孔網鋼帶聚乙烯復合管
當前位置：首頁 > 產品中心 > 孔網鋼帶聚乙烯復合管 >

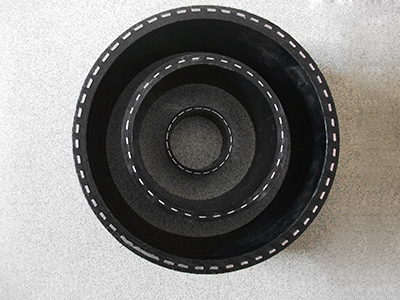

孔網鋼帶聚乙烯復合管產品結構
本產品是以冷軋鋼帶和熱塑性塑料為原料，以氬弧對接焊成型的多孔薄壁鋼管為增強體，外層和內層為雙面復合熱塑性塑料的一種復合壓力管材。由于多孔薄壁鋼管增強體被包覆在連續熱塑性塑料之中，因此，這種復合管克服了鋼管和塑料管各自的缺點，而又具有鋼管和塑料管共同的優點，是鍍鋅管被禁用后，解決建筑及市政給水主管道的一項技術成果，也是解決石油、化工、制藥、食品、礦山、燃?xì)獾阮I(lǐng)域?qū)Υ笾锌趶絼傂怨艿募毙韫艿溃且环N復合管道。
孔網鋼帶聚乙烯復合管管道系統采用的管件是電熱熔管件。連接時，利用管件內部發熱體將管材外層塑料與管件內層塑料熔融，把管材與管件可靠的連接在一起。
孔網鋼帶聚乙烯復合管產品特點
1、具有較高強度、剛性、抗沖擊性、具有類似鋼管的低膨脹系數和抗蠕變性。
2、雙面防腐，具有與塑料管相同的防腐性能，而且耐腐蝕。使用溫度提高。
3、導熱系數低，冬季使用外壁不需保溫，夏季使用亦不結露。
4、內壁光潔，不結垢，水頭損失低。
5、管道連接采用電熱熔連接，技術成熟，管件規格品種多。
6、重量輕、運輸及施工方便。
7、調整鋼板厚度及塑料厚度，制造不同壓力等級的管材。能夠方便地改變增強體相關參數，制造各種耐壓等級的管材。
8、采用耐溫等級高的塑料，如中密聚乙烯、無規共聚聚丙烯（PP-R）等，可以制造耐溫耐壓管材。
9、管材總體可靠性高，在正常條件下，使用壽命可達50年。
10、成本低廉，衛生無毒，是鍍鋅管的好的替代品。
11、增強骨架與塑料相互包容成為一個整體，內外壁塑料層幾乎不可被剝離，復合層內無粘接劑，采用熱熔接封口環以及電熱熔管件。作為管道連接，與一般塑料管的熱熔或電熱熔工藝相似，無內外壁塑料與增強體剝離之憂。
12、電熱熔接頭抗軸向拉力能力強。通過孔隙，電熱熔管件與管材內壁和外壁實際上連為一體，與增強骨架也為一體。
孔網鋼帶聚乙烯復合管技術要求
1、顏色一般為黑色、蘭色或白色，耐高溫管一般為桔紅色，也可根據供需雙方協商決定。
2、管材內、外表面應光滑平順，允許有自然收縮的微小凹坑和凸起，不允許有氣泡、裂口、分解變色線及明顯的劃傷，管材兩端切割平整。
3、管材封口環與管材融結良好，無裂縫，融接處平順，無劃傷、毛刺。
孔網鋼帶聚乙烯復合管產品規格
本產品是以冷軋鋼帶和熱塑性塑料為原料，以氬弧對接焊成型的多孔薄壁鋼管為增強體，外層和內層為雙面復合熱塑性塑料的一種復合壓力管材。由于多孔薄壁鋼管增強體被包覆在連續熱塑性塑料之中，因此，這種復合管克服了鋼管和塑料管各自的缺點，而又具有鋼管和塑料管共同的優點，是鍍鋅管被禁用后，解決建筑及市政給水主管道的一項技術成果，也是解決石油、化工、制藥、食品、礦山、燃?xì)獾阮I(lǐng)域?qū)Υ笾锌趶絼傂怨艿募毙韫艿溃且环N復合管道。
孔網鋼帶聚乙烯復合管管道系統采用的管件是電熱熔管件。連接時，利用管件內部發熱體將管材外層塑料與管件內層塑料熔融，把管材與管件可靠的連接在一起。
孔網鋼帶聚乙烯復合管產品特點
1、具有較高強度、剛性、抗沖擊性、具有類似鋼管的低膨脹系數和抗蠕變性。
2、雙面防腐，具有與塑料管相同的防腐性能，而且耐腐蝕。使用溫度提高。
3、導熱系數低，冬季使用外壁不需保溫，夏季使用亦不結露。
4、內壁光潔，不結垢，水頭損失低。
5、管道連接采用電熱熔連接，技術成熟，管件規格品種多。
6、重量輕、運輸及施工方便。
7、調整鋼板厚度及塑料厚度，制造不同壓力等級的管材。能夠方便地改變增強體相關參數，制造各種耐壓等級的管材。
8、采用耐溫等級高的塑料，如中密聚乙烯、無規共聚聚丙烯（PP-R）等，可以制造耐溫耐壓管材。
9、管材總體可靠性高，在正常條件下，使用壽命可達50年。
10、成本低廉，衛生無毒，是鍍鋅管的好的替代品。
11、增強骨架與塑料相互包容成為一個整體，內外壁塑料層幾乎不可被剝離，復合層內無粘接劑，采用熱熔接封口環以及電熱熔管件。作為管道連接，與一般塑料管的熱熔或電熱熔工藝相似，無內外壁塑料與增強體剝離之憂。
12、電熱熔接頭抗軸向拉力能力強。通過孔隙，電熱熔管件與管材內壁和外壁實際上連為一體，與增強骨架也為一體。
孔網鋼帶聚乙烯復合管技術要求
1、顏色一般為黑色、蘭色或白色，耐高溫管一般為桔紅色，也可根據供需雙方協商決定。
2、管材內、外表面應光滑平順，允許有自然收縮的微小凹坑和凸起，不允許有氣泡、裂口、分解變色線及明顯的劃傷，管材兩端切割平整。
3、管材封口環與管材融結良好，無裂縫，融接處平順，無劃傷、毛刺。
孔網鋼帶聚乙烯復合管產品規格
|
公稱外徑及 允許偏差De（mm） |
低壓系列 | 中壓系列 |
長度 L（mm） |
||
| 壁厚e（mm） | 公稱壓力（Mpa） | 壁厚e（mm） | 公稱壓力（Mpa） | ||
| 50。+0.5 | 4.0。+0.5 | 1.6 | —— | —— | 6000。+60 |
| 63。+0.6 | 4.5。+0.6 | 1.6 | 5.5。+0.7 | 2.5 | |
| 75。+0.7 | 5.0。+0.6 | 1.6 | 6.0。+0.7 | 2.5 | |
| 90。+0.9 | 5.5。+0.7 | 1.6 | 6.5。+0.8 | 2.0 | |
| 110。+1.0 | 6.0。+0.7 | 1.6 | 7.0。+0.9 | 2.0 | |
| 160。+1.5 | 7.0。+0.9 | 1.0 | 9.0。+1.0 | 1.6 | |
| 200。+1.8 | 7.5。+0.9 | 1.0 | 10.0。+1.1 | 1.6 | |
|
1、公稱壓力是管材在20℃下輸送介質為水的工作壓力，若介質溫度發生變化時，應進行校正。 2、不圓度≤3%。 3、用戶提出特殊要求，由供需雙方商定。 |
|||||
| 溫度t（℃） | -40 | 20 | 30 | 40 | 50 | 60 | 70 |
| 校正系數 | 1 | 0.95 | 0.90 | 0.86 | 0.81 | 0.76 | 0.71 |
| 管材公稱外徑De（mm） | 50 | 63 | 75 | 90 | 110 | 140 | 160 | 200 | 250 | 315 | 400 |
| 彎曲度（%） | ≤1.5 | ≤1.0 | ≤0.8 | ||||||||
| 注：彎曲度指同方向彎曲，不允許呈S彎曲 | |||||||||||
| 項目 | 指標 | |
| 1、受壓開裂穩定性 | 無裂紋現象 | |
| 2、縱向尺寸變化率（110℃，保持1h） | <0.3% | |
| 3、管接頭抗拉性能（軸向拉力F，保持5分鐘） | 無肉眼可見的殘余變形 | |
| 液壓試驗 | 溫度20℃，時間1h，環向應力22Mpa | 不破裂不滲漏 |
|
溫度80℃，時間165h（60h）， 環向應力8Mpa（10Mpa） |
||
| 密封性能試驗 | 溫度20℃，時間1h，環向應力22Mpa | 不破裂不滲漏 |
|
溫度80℃，時間165h（60h）， 環向應力8Mpa（10Mpa） |
||
孔網鋼帶聚乙烯復合管應用
1、化學工業：酸、堿、鹽的制造業、石油工業、化肥、農藥、制藥、化學、礦山、橡膠塑料等行業輸送腐蝕性氣體、液體、固體粉末的工藝管及排放管。
2、油、氣田：含油污水、氣田污水、油氣混合物、油井回注聚合物溶液的集輸管道和二次/三次采油及集輸工藝管道。
3、礦山：礦漿、尾礦、通風管及工程用管。
4、紡織、印染、造紙業：輸送腐蝕性介質的工藝配管及排放管。
5、市政工程：城市建筑給排水、飲用水、熱網回水、天燃?xì)狻⑷細廨斔凸艿馈?br /> 6、有色金屬：用于有色金屬冶煉中的腐蝕介質輸送。
7、農業：深井管、濾水管、暗渠輸送管、排水管、壓艙水管、通風管等。
8、造船業：船上污水管、排水管、壓艙水管、通風管等。
9、海水輸送：海水淡化廠、海邊電廠、海港城市的海水輸送、海底管線及光纜（電纜）導管等。
10、熱電工程：工藝用水回水輸送、廢渣輸送。
11、高速公路：埋地排水管，電纜輸導管。
包裝
管材應捆扎，管材兩端用紙殼或塑料端蓋加以防護，并附有質量檢驗部門的產品質量合格證。
運輸
管材運輸時不得受劇烈撞擊和銳物劃傷，不得拋摔和曝曬。
貯存
管材和管件應存放在通風良好、溫度不超過40℃的庫房或能遮陽的棚內，不得露天存放，不得離熱源過近。未使用前不應撕去保護塑料套和兩端封口蓋。
管材應水平堆放在平整的支墊物上，兩端不應超過0.5m，支墊物宜用木材，寬度不宜小于75mm，間距不應小于1m，堆放高度不得超過1.5m。
孔網鋼帶聚乙烯復合管連接設備及安裝
采用電熱熔接頭連接的孔網鋼帶聚乙烯復合管，安全可靠，使用方便，同時與鋁塑管、PP-R管和鋼管等各型管道的連接也方便簡易。
1. 封口機
2. 電熱熔焊機，具有攜帶方便，操作簡單等特點
3. 焊件剖面圖
4. 法蘭式電熱熔接
5. 電熱熔接
6. 精心安裝
1、化學工業：酸、堿、鹽的制造業、石油工業、化肥、農藥、制藥、化學、礦山、橡膠塑料等行業輸送腐蝕性氣體、液體、固體粉末的工藝管及排放管。
2、油、氣田：含油污水、氣田污水、油氣混合物、油井回注聚合物溶液的集輸管道和二次/三次采油及集輸工藝管道。
3、礦山：礦漿、尾礦、通風管及工程用管。
4、紡織、印染、造紙業：輸送腐蝕性介質的工藝配管及排放管。
5、市政工程：城市建筑給排水、飲用水、熱網回水、天燃?xì)狻⑷細廨斔凸艿馈?br /> 6、有色金屬：用于有色金屬冶煉中的腐蝕介質輸送。
7、農業：深井管、濾水管、暗渠輸送管、排水管、壓艙水管、通風管等。
8、造船業：船上污水管、排水管、壓艙水管、通風管等。
9、海水輸送：海水淡化廠、海邊電廠、海港城市的海水輸送、海底管線及光纜（電纜）導管等。
10、熱電工程：工藝用水回水輸送、廢渣輸送。
11、高速公路：埋地排水管，電纜輸導管。
包裝
管材應捆扎，管材兩端用紙殼或塑料端蓋加以防護，并附有質量檢驗部門的產品質量合格證。
運輸
管材運輸時不得受劇烈撞擊和銳物劃傷，不得拋摔和曝曬。
貯存
管材和管件應存放在通風良好、溫度不超過40℃的庫房或能遮陽的棚內，不得露天存放，不得離熱源過近。未使用前不應撕去保護塑料套和兩端封口蓋。
管材應水平堆放在平整的支墊物上，兩端不應超過0.5m，支墊物宜用木材，寬度不宜小于75mm，間距不應小于1m，堆放高度不得超過1.5m。
孔網鋼帶聚乙烯復合管連接設備及安裝
采用電熱熔接頭連接的孔網鋼帶聚乙烯復合管，安全可靠，使用方便，同時與鋁塑管、PP-R管和鋼管等各型管道的連接也方便簡易。
1. 封口機
2. 電熱熔焊機，具有攜帶方便，操作簡單等特點
3. 焊件剖面圖
4. 法蘭式電熱熔接
5. 電熱熔接
6. 精心安裝
